3月25日-27日，SEMICON CHINA 2026在上海新國際博覽中心如約舉行。作為全球半導體行業的風向標，這場盛會匯聚了從材料、設備到封測環節的最前沿技術。而在封裝裝備區，GKG凱格精機的展區前人頭攢動。這次，我們帶來了全“芯”陣容。

走進凱格精機展區，不少人都被眼前陳列的設備所吸引：從精密印刷機到智能檢修機，從高速噴印方案到高精度點膠系統，每一組設備和技術方案都在訴說著半導體封裝背后的技術故事。而故事的核心，正是那些我們日常看不見、卻又無處不在的芯片。

從一顆芯片的誕生說起...

如果你拆開一部智能手機，或者打開一臺高性能計算設備，你會看到主板上那顆小小的芯片。但鮮為人知的是，在芯片從晶圓到最終封裝的過程中，需要經歷印刷、點膠、植球、檢測、修復等一系列精密工序。每一道工序的精度，都直接決定了芯片的性能與可靠性。而我們所做的，正是為這些關鍵工序輸出“凱格能量”。

印刷--為芯片“畫”出第一道精密

在半導體先進封裝工藝中，錫膏、銀漿、FLUX、環氧樹脂等材料的精密印刷是決定后續貼片與焊接質量的基礎。印刷能力不足，虛焊、橋接、空洞等問題將接踵而至。

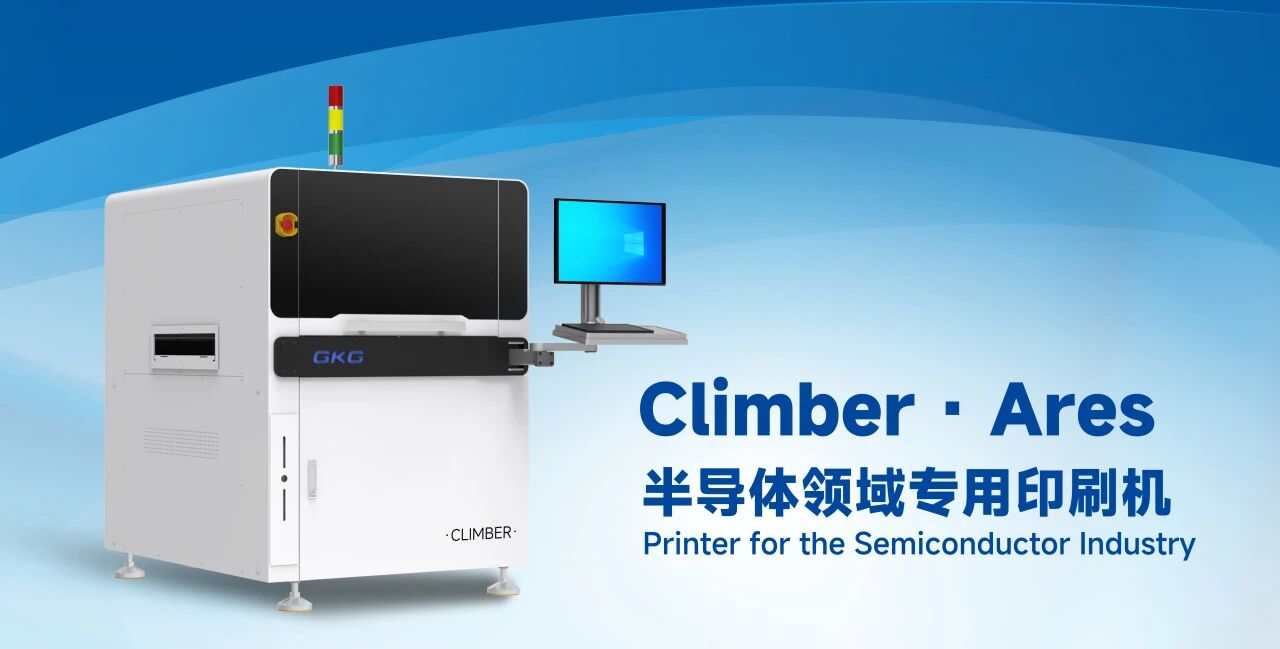

Climber·Ares半導體領域專用印刷機為此而生。它的定位精度是±8μm(CPK≥2.0),印刷精度：±12.5μm(CPK≥2.0)。這些數字背后，是行業突破性的技術實力。搭配主動清洗系統與三段式傳輸系統，核心循環時間僅需5s/panel。而再搭載R2多拼板一次校正、統一印刷，則讓多拼板批量生產的效率大幅提升。

用在哪里？3D封裝、SiP、FCBGA，只要對印刷精度有極致要求的先進封裝場景，都能看到它的身影。

植球--為芯片裝上“連接之橋”

印刷之后，便到了芯片封裝中至關重要的一環--植球。這些微小的錫球，承擔著芯片與基板之間電氣連接和機械支撐的雙重使命，球徑均勻性、位置精度、共面度，每一項指標都直接影響最終封裝的可靠性與良率。而隨著先進封裝向更高密度、更小間距演進，傳統植球方式在應對基板翹曲、微小球徑、單次植球數量激增等挑戰時，越來越力不從心。

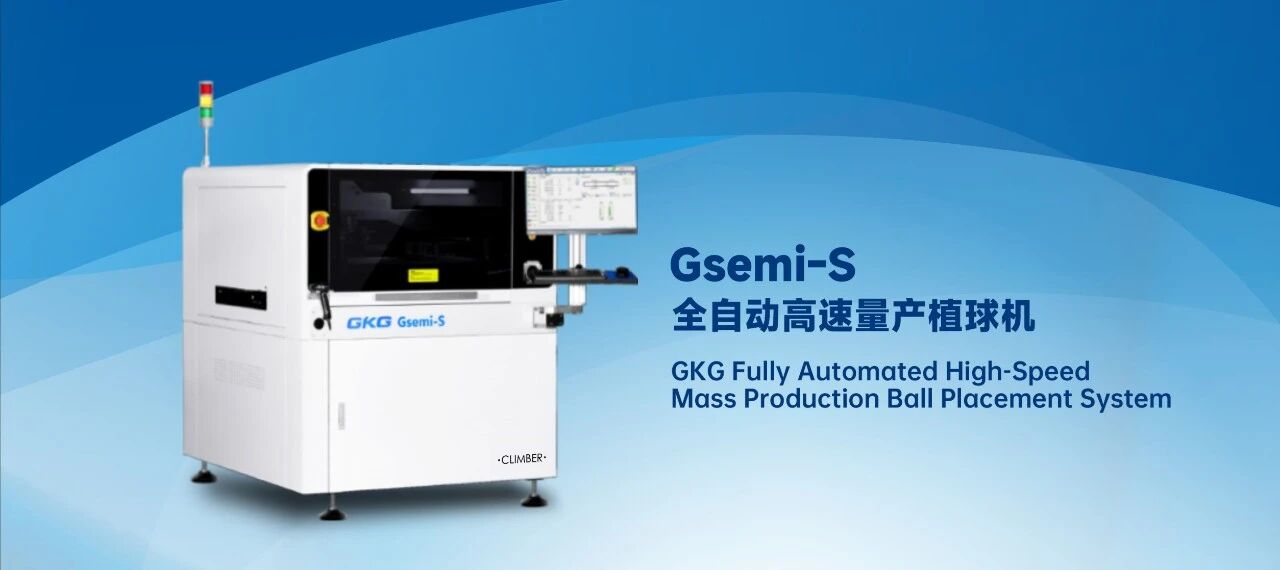

GKG全自動高速量產植球機Gsemi-S，正是為解決這些痛點而生。它是一款單機即可適配芯片級、基板級等多種植球工藝的通用型設備，單次植球數量無上限，產能大幅提升。高精度視覺對位與工作臺控制，確保每顆錫球完美植入，即使面對基板翹曲等難題，依然能保持穩定的植球品質。再搭載檢修機零漏球率，滿足200μm及以上植球能力。

用在哪里？主要應用于：基板（條狀）、BGA、FCBGA、SIP、POP、2.5/3D封裝。

植球后，誰來守好最后一道光？

植球工藝完成后，并不意味著良率已成定局。多球、少球、連球、偏移、球徑不均等任何一個細微缺陷，都可能導致整顆芯片在后續回流或測試中失效。這時，就需要一位“火眼金睛”的守門員。

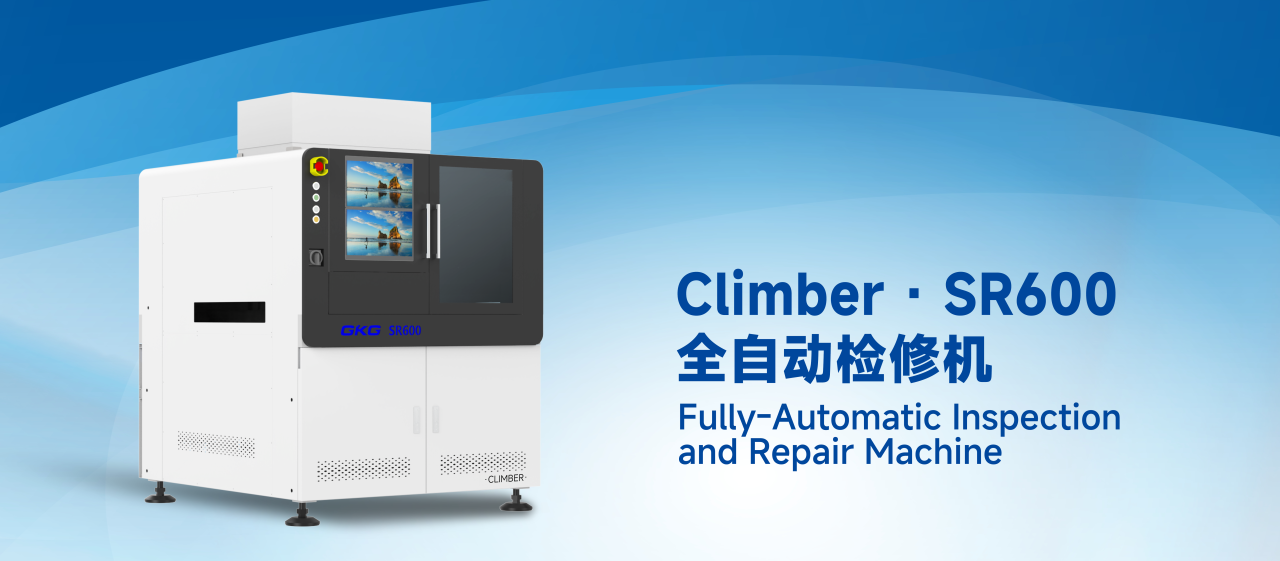

Climber·SR600全自動檢修機扮演的正是這個角色。它具備200μm及以上球徑植球后檢測與修復能力。搭載先進AI檢測，可精準識別多球、少球、連球、偏移等植球不良并修復。內含點膠、補球、丟球功能頭，獨立控制、自由分配。支持在線和離線模式，配合植球工藝實現100%良率產出。

用在哪里？主要應用于：基板（條狀）、BGA、FCBGA、SIP、POP、2.5/3D封裝。

點膠--小到看不見，卻處處是關鍵

在攝像頭模組、MEMS器件、芯片級封裝中，點膠工藝的精度往往以微米計。一滴膠的位置偏差、拉絲或氣泡，都可能影響器件的最終性能。

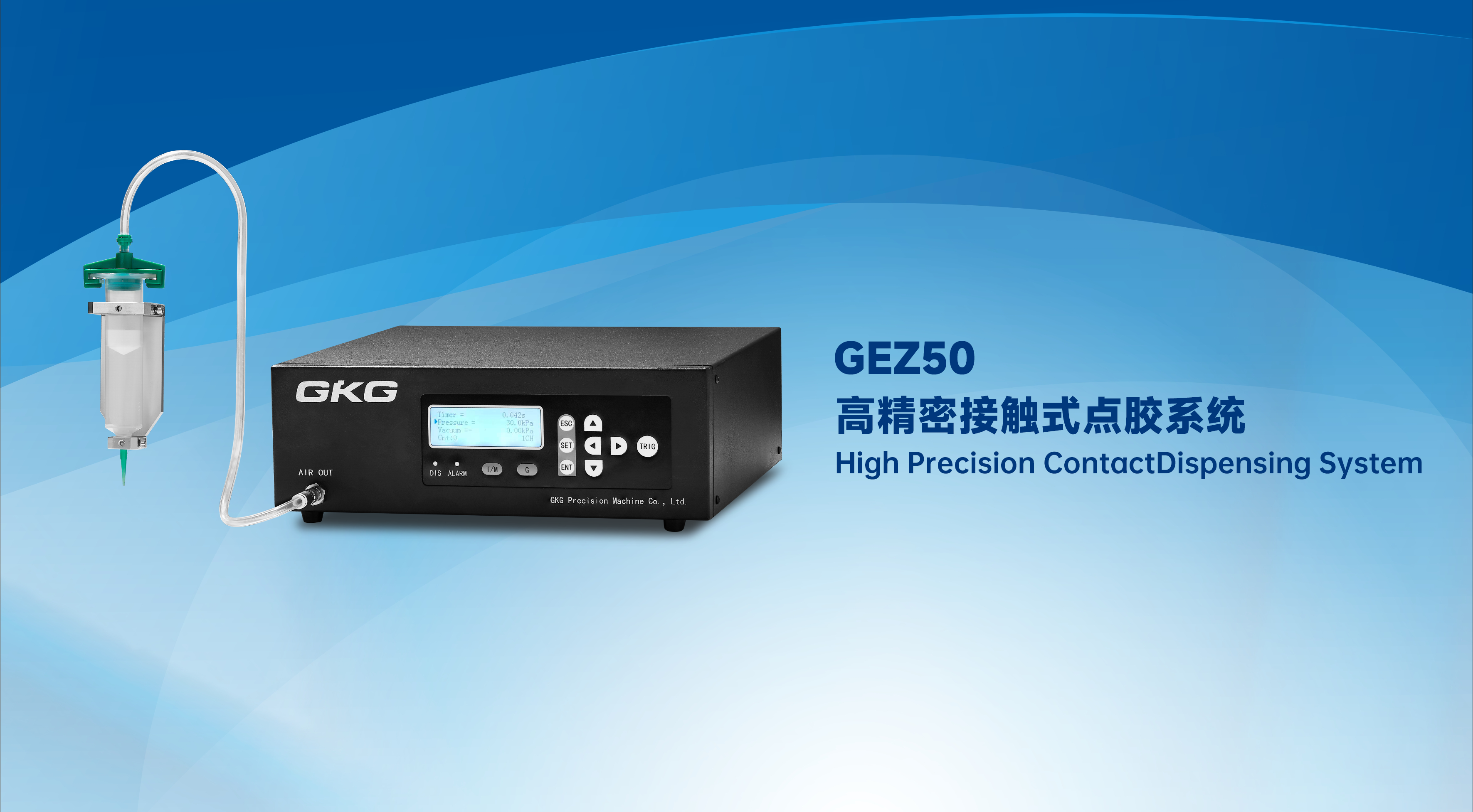

GEZ50高精密接觸式點膠系統給出了解決方案：最小點徑可達80μm。針筒閥控制器內置信號高速響應電路，快速且持續檢測點膠信號及吐出壓力，保證點膠的一致性。真空回吸自動控制功能可有效避免拉絲、滴漏、氣泡混入現象。吐出條件的多通道保存功能，應對錫膏、紅膠、UV等不同粘度膠水的使用場合快速切換。

用在哪里？可廣泛應用于光模塊、半導體、消費類電子、汽車電子、醫療/生命科學等高精度精密制造場景。

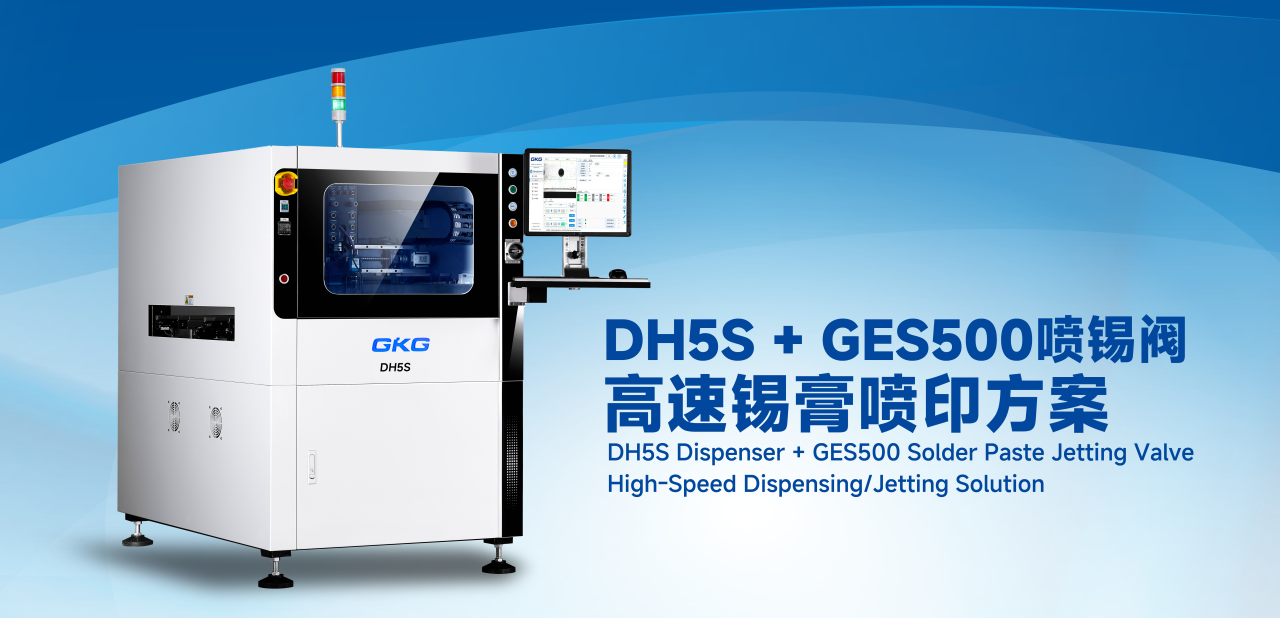

DH5S+GES500高速錫膏噴印方案，落點精度:40μm。雙驅直線電機模組XY軸最大速度達2000mm/s。穩定輸出點徑φ0.23mm@6號粉；穩定輸出點徑φ0.18mm@7號。超高噴錫效率可達Max1,000,000dot/h。Gerber離線編程，從圖紙到首件只需30min。生產過程免噴嘴擦拭，快拆結構5min換線。

用在哪里？半導體封裝、MiniLED、消費電子及顯示模組、攝像頭模組——需要大批量、高密度錫膏噴印的工序，這套方案都能從容應對。

不止單機，我們更懂整線！

在實際生產中，從印刷到植球、從檢測到修復的整線協同，是決定量產良率與效率的關鍵。

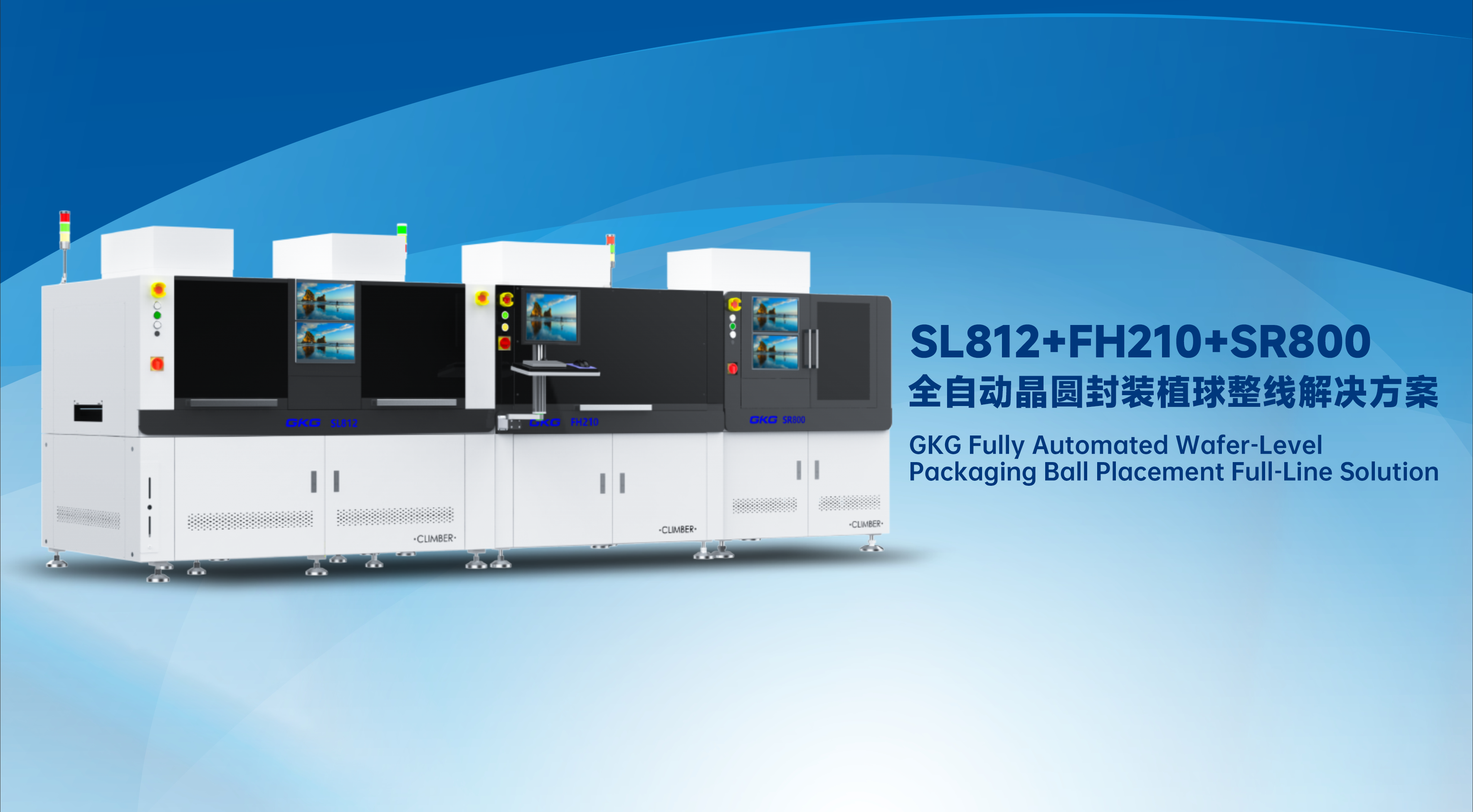

GKG全自動晶圓封裝植球整線解決方案

特點介紹：

?印刷、植球、導片、檢測、修復五大模塊三位一線，智造閉環。

?GKG自研核心Cyclone非接觸式植球技術，智能導片流暢無傷，AOI視覺檢測搭配自動修復閉環管控。

?全程無人化作業，數據可追溯，晶圓級封裝全場景覆蓋滿足60~300um WLCSP Bumping制程。

?主要應用于：Fan Out WLCSP、Fan in WLCSP、Flip Chip、TSV等晶圓級封裝。

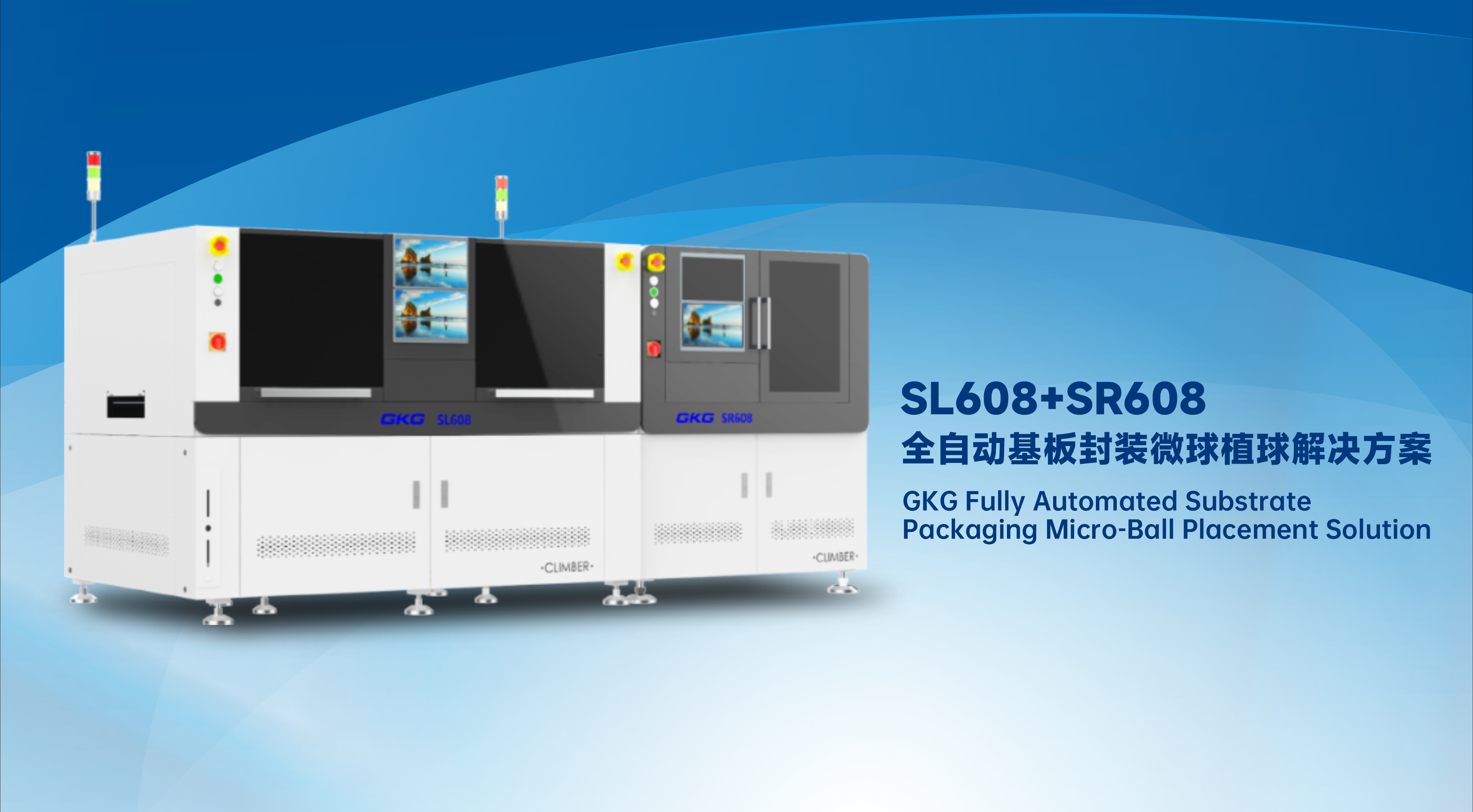

GKG全自動基板封裝微球植球解決方案

特點介紹：

?從精密印刷到微球植入，從在線檢測到智能修復，四大核心模塊無縫協作。

?高精度印刷確保焊膏一致，微球植入準確無誤；AOI視覺檢測搭配自動補球修復，實現閉環品控。

?整線全自動流轉，無需人工干預，有效應對基板翹曲與60~300um微小球徑挑戰，助力先進封裝良率躍升。

?主要應用于：基板（條狀）、FCBGA、SIP、POP、CSP、2.5/3D封裝。

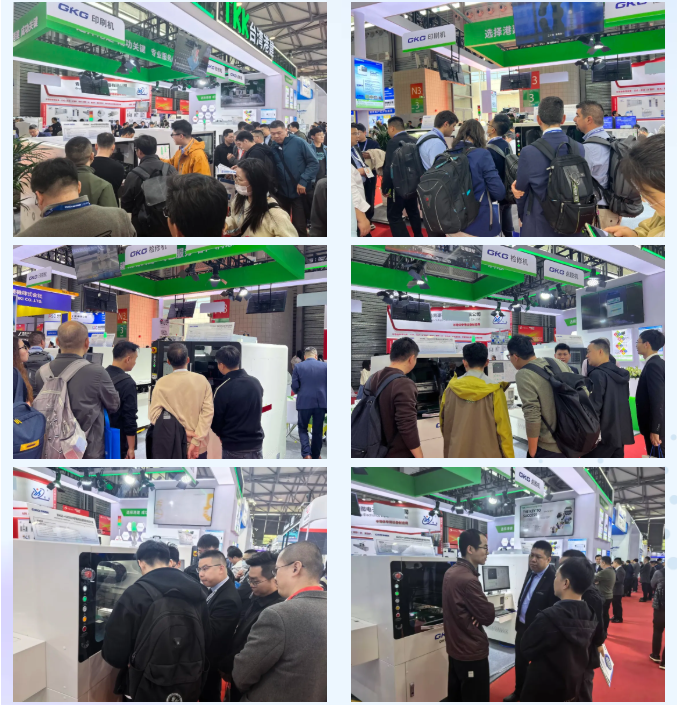

現場回顧

三天展會，GKG展臺迎來了國內外各地的新老朋友。有人駐足細問，有人帶著工藝難題來尋求方案，有人感慨：“國產封裝裝備，真的不一樣了！”

當我們把目光從展會現場收回，重新望向那顆芯片——它可能藏在你手中的智能手機里，讓你與世界隨時互聯；可能驅動著高性能計算設備，為AI智能、大數據提供算力支撐；可能存在于自動駕駛汽車的控制器中，守護每一次出行的安全；也可能植入醫療設備，為生命健康保駕護航。芯片無處不在，而每一顆可靠芯片的背后，都離不開封裝工藝的精益求精。

我們相信，封裝工藝的每一次微米級突破，終將匯聚成中國半導體產業向上攀登的堅實臺階。而這每一步的攀登，都將轉化為千行百業中更加可靠、更加智能的“中國芯”。

展會落幕，征途繼續。下一站，我們期待與您在更多場景中相遇。
